Hvordan fungerer et vakuumafbrydere?

DeVakuumafbrydereer et uundværligt switchgear i kraftsystemet. Det er hovedsageligt sammensat af tre dele: ramme, bueudslukningskammer (dvs. vakuumboble) og driftsmekanisme. Blandt dem er det ledende kredsløb den centrale del af afbryderen, som er omhyggeligt sammensat af indløbet og udløbsbeholdere, isolerende understøtninger, ledende klemmer, bløde forbindelser og vakuumbue -slukningskamre.

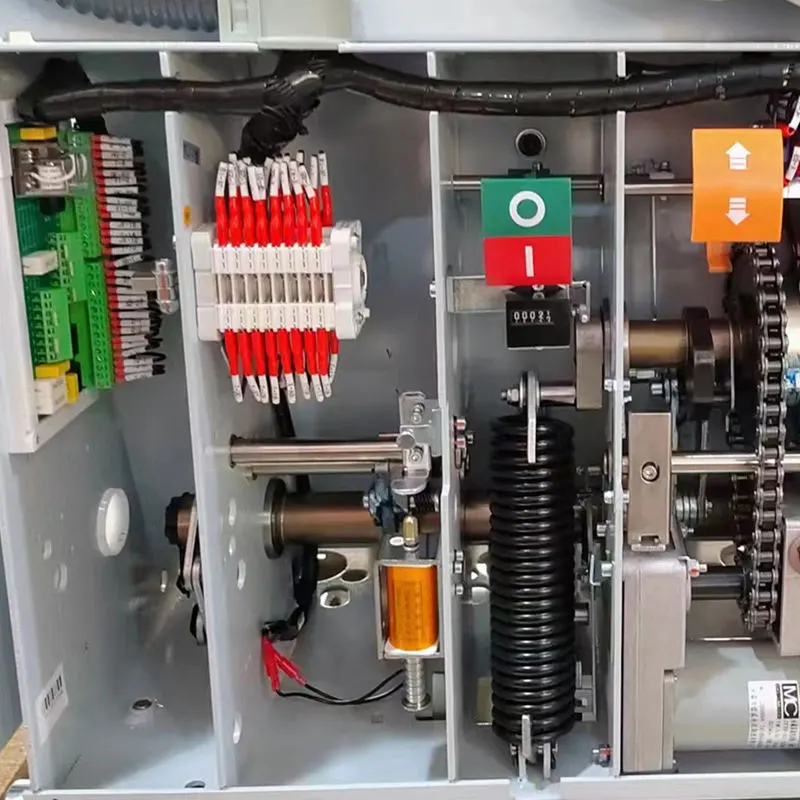

Driftsmekanismen er ansvarlig for at udføre luknings- og åbningsoperationer af afbryderen, herunder lukning af fjedre, energilagringssystemer, overstrømsudgivelser, åbning og lukning af spoler og andre komponenter. Når man arbejder, opnår mekanismen præcis kontrol af strømmen gennem elektrisk energilagring, elektrisk åbning og lukning og manuelle funktioner.

Når strømmen når den forudbestemte værdi,VakuumafbrydereVil bruge de nuværende nulkrydsningsegenskaber i et højt vakuummiljø til at slukke buen gennem den hurtige diffusion af plasma, hvilket effektivt afskærer strømmen. I midten involverer det flere trin, såsom energilagring og lukning. Gennem en række præcise mekaniske handlinger sikres stabiliteten og pålideligheden af afbryderen.

Åbningsoperationen er, at når afbryderen er i den lukkede tilstand, modtages åbningssignalet, og åbningselektromagneten vil begynde at fungere, hvilket får jernkernen til at blive tiltrukket. Denne handling vil få den øverste stang i åbningsudgivelsen til at bevæge sig opad, hvilket igen får tripakslen til at rotere. En række kædereaktioner vil drive den øverste stang opad og skubbe den bøjede plade, hvilket får den til at få halvskaftet til at begynde at rotere mod uret. Når halvskaftet og rockerarmen er låst op, træder åbningsfjederen straks i kraft og skubberafbryderFor at afslutte åbningshandlingen.
