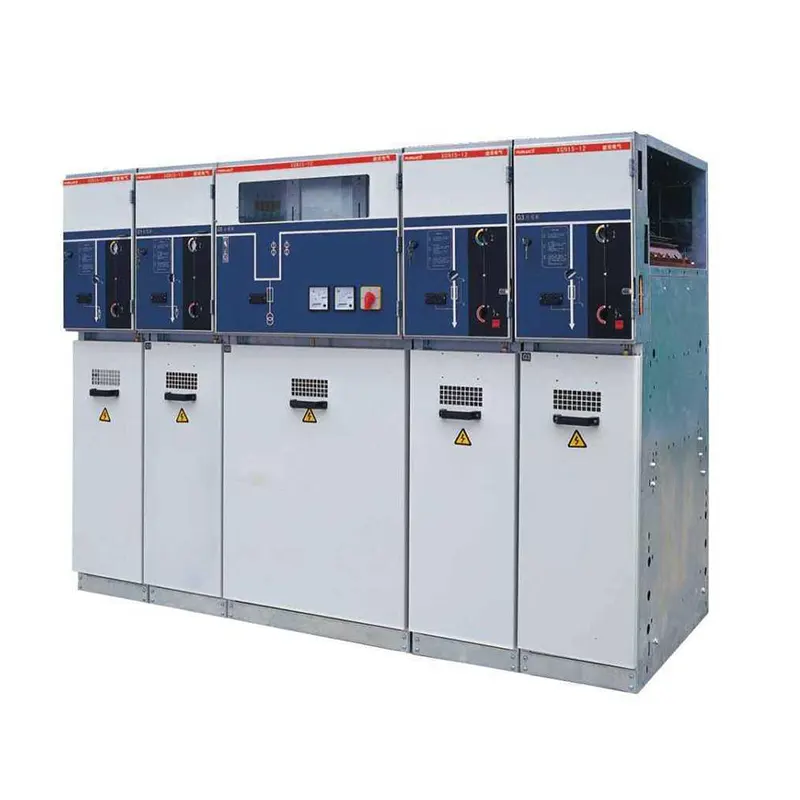

Metal-lukket ring hovedenhed

Ring hovedenhed er et metalindkastet elektrisk udstyr. Udtrykket "ring" henviser til det faktum, at hvert switchgear -kabinet er i stand til at transmittere linjekraft inden for en ring. Det kan leveres fra enten venstre eller den højre elektriske ende. Hvis den venstre elektriske ende mislykkes, fungerer den højre elektriske ende stadig korrekt, hvilket sikrer, at switchgear fungerer korrekt. Det er en måde at ikke kun opretholde oppetid på udstyr, men også sikre produktivitet.

EnsMetal-lukkede ring Hovedenheder bruges i 40,5 kV kraftsystemer til at forbinde og afbryde belastningsstrømme, kontrollere og beskytte kraftsystemer og distributionslinjer. Som et ringetværksstrømforsyning og terminal strømforsyningsudstyr er Switchgear i vid udstrækning brugt i stationer, industrielle og minedriftsvirksomheder, højhuse, boligkvarterer, forudinstallerede understationer og andre steder.

Produktets vigtigste switch vedtager normalt belastningskontakt, og det er for det meste SF6 -belastningskontakt. Transformerbeskyttelse vedtager kombinationen af LBS og sikringskombinationer, som er mere omkostningseffektiv end vakuumafbryderens type switchgear, optager et mindre område og er lettere at installere og udvide.

Metal-lukket ring Hovedenhed har fordelene ved enkel installation, lang levetid, vedligeholdelsesfri for livet, sikker og stabil drift. Ud over standard SF6 -belastningskontakten kan den også udstyres med afbrydelse af afbrydelse, vakuumafbrydere, jordforbindelse og så videre.

Stationær struktur

Switchgear består af busrum og et afbryderrum, der er hermetisk tryk forseglet med SF6 -gas.

● Svejset indkapsling i rustfrit stål

● Modulært design

● Kanal til trykaflastning

● paneler koblet af plug in bus -stik

● Kabelforbindelse Indre kegle -stik i systemet

Produktforholdsregler:

1. omgivelseslufttemperatur: -15 ℃ ~+40 ℃;

2. omgivelsesfugtighed: Det er nødvendigt at sikre, at den gennemsnitlige daglige relative fugtighed ikke er større end 95%, mens den gennemsnitlige månedlige relative fugtighed ikke er større end 90%;

3.. Den vandrette højde på kabinetinstallationsstedet skal være mindre end eller lig med 3000 meter;

4. seismisk: Den seismiske intensitet er ikke mere end 8 grader;

5. Ambient Air: Det bør ikke åbenlyst være forurenet af ætsende eller brændbare gasser, vanddamp osv.; 6. åbenlyst forurening;

6, metal-lukket ring Hovedenhed skal installeres på stedet uden alvorlig snavs og hyppig voldelig vibration, skal hårde forhold alvorlighedsdesign opfylde kravene på I-niveauet.

7 、 Hvis du har spørgsmål om produktets installationsbetingelser, kan du kontakte os for at levere mulige løsninger.
