Solpanel kabel

Planlægning af den bedste solcellekonfiguration til dit PV-system

Planlægning af solpanelkonfigurationen vil hjælpe dig med at sikre den rigtige spænding/strømudgang til dit PV-system. I dette afsnit forklarer vi, hvad disse elementer er og deres betydning.

Maksimal DC-indgangsspænding

Af hensyn til sikkerheden, overholdelse af NEC-forskrifter og kompatibilitet med de tekniske specifikationer for en string-inverter er det vigtigt at indstille en maksimal grænse for DC-spændingen. Mens NEC-reglerne sætter en 600V-grænse for PV-systemer til boliger, kan denne tærskel variere afhængigt af den specifikke centraliserede inverter, der anvendes.

På den anden side har en strenginverter et specifikt minimums DC-indgangsspændingskrav for, at den kan begynde at fungere, hvilket er en afgørende faktor at overveje under planlægningen og konfigurationen af ​​PV-systemer. Denne minimumsspænding kan variere betydeligt afhængigt af modellen og mærket af den valgte inverter.

Maksimal DC-indgangsstrøm

Inverterens tekniske specifikationer pålægger en begrænsning af den maksimale DC-indgangsstrøm. Denne begrænsning bestemmes ud fra strøm-spændingskurven (IV-kurve) for en solcelle. Når du tilslutter solpaneler, er det afgørende at tage højde for dette, og sikre at systemets DC-udgang ikke overstiger inverterens maksimale indgangsstrømgrænse.

Antal MPPT Trackers

MPPT-trackere spiller en afgørende rolle i at maksimere effektudgangen til PV-systemer ved at analysere IV-kurven. Centraliserede invertere udstyret med flere MPPT-trackere er i stand til at optimere strømproduktionen til solpanelstrenge, der kan have forskellige specifikationer, hvilket muliggør tilslutning af mere komplekse solpaneler til inverteren. Hvis din inverter kan prale af to eller flere MPPT-indgange, er det afgørende at bruge dem effektivt, især i scenarier, der involverer flere panelorienteringer eller skyggeproblemer.

Tilslutning af dit solpanel: Trin-for-trin guide

Indtil dette tidspunkt lærte du om nøglekoncepter og planlægningsaspekter, du skal overveje, før du tilslutter solpaneler. Nu, i dette afsnit, giver vi dig en trin-for-trin guide til, hvordan du forbinder solpaneler.

Tilslutning af et PV-stik til din PV-ledning

De fleste solpaneler er udstyret med forudinstallerede MC4-stik, hvilket letter sammenkoblingen mellem panelerne. Til anlæggets endepunkter kan du bruge MC4 forlængerledninger, som fås i forskellige længder, til at forbinde solcelleanlægget med inverteren.

Det er dog stadig afgørende at forstå, hvordan man installerer et PV-stik korrekt. Der kan være tilfælde eller sektioner, hvor du bliver nødt til at oprette forbindelsen manuelt, typisk når et MC4-forlængerkabel i den ønskede længde ikke er tilgængeligt.

Trinene til at tilføje solcellestik til PV-ledninger er følgende:

Fjern den ydre isolering fra ledningen for at blotlægge de indre ledere.

Placer forbindelsespladen på den afisolerede ledning, og brug et krympeværktøj til at fastgøre den sikkert.

Begynd med at indsætte de nederste komponenter af stikket, som typisk omfatter terminaldækslet, trækaflasteren og kompressionsmuffen. Sørg for, at de er korrekt justeret og på plads.

Indsæt derefter de øverste komponenter, som omfatter sikkerhedsfolien, han- eller hun-MC4-konnektorhuset og O-ringen. Sørg for, at disse dele også er korrekt justeret.

Saml forsigtigt alle komponenterne sammen og stram dem i hånden i moderat grad. Spænd ikke for meget i starten.

Finally, use a solar connector assembly tool to apply the final torque to the MC4 connector, ensuring a secure and reliable connection.

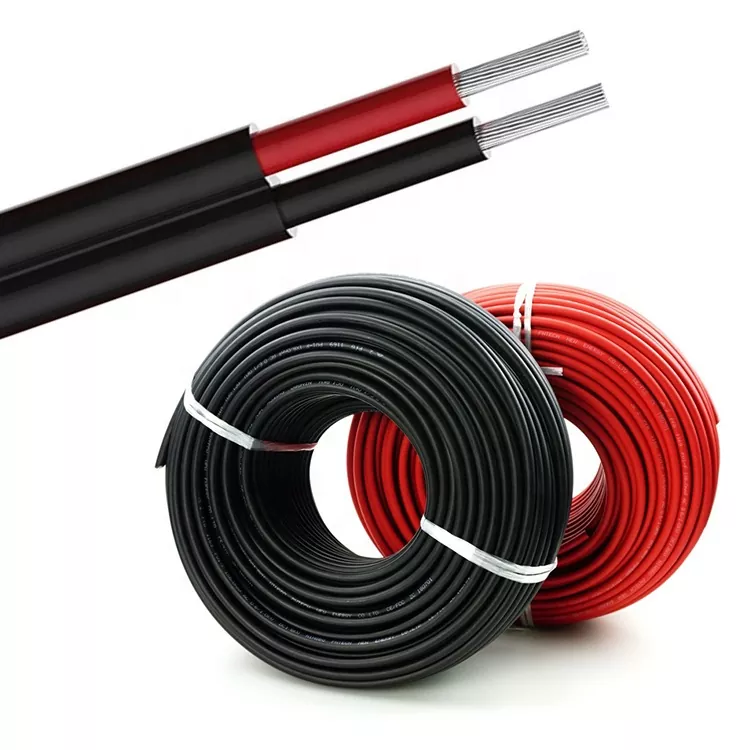

DAYA solpanelkabeldetaljer

DAYA Solpanel Kabel Arbejdsforhold

PV fordele

PV-moduler fungerer under høje temperaturer og forskellige miljøforhold. I henhold til NEC-retningslinjerne skal visse PV-array-applikationer bruge USE-2 eller PV-ledning, som begge skal opfylde specifikke sollysmodstands- og temperaturklassificeringer, der er egnede til installationsmiljøet.

PV-ledninger er specielt designet til fotovoltaiske applikationer, mens USE-2-kabler typisk er beregnet til underjordiske serviceindgange. Begge kabeltyper inkorporerer almindeligvis XLPE-isolering og kan være sollysbestandige eller egnede til direkte nedgravning.

PV-ledninger adskiller sig dog fra USE-2-ledninger med hensyn til isoleringstykkelse, spændingsværdier og driftstemperaturer. PV-tråd har tykkere isoleringslag, hvilket gør det velegnet til beskyttelse mod barske miljøer. USE-2 kabler er klassificeret op til 600 V, hvorimod PV-ledning er tilgængelig i tre spændingsklasser: 600 V, 1 kV og 2 kV. Derudover har USE-2 kabler en maksimal driftstemperatur på 90ºC, hvorimod PV-ledninger kan klassificeres til højere temperaturer.

Især er PV-tråd en af ​​de få enkeltleder-ledningstyper, der kan klassificeres over 600 V og kan nedgraves direkte i overensstemmelse med NEC-standarder uden behov for yderligere afskærmning.

Pakning:

--100 m/spole med krympefilm, 6 spoler pr. ydre karton.

--100 m/spole, spole kan være papir, plastik eller ABS, derefter 3-4 spoler pr. karton,

--200m eller 250m pr. tromle, to tromler pr. karton,

--305 m/trætromle, en tromle pr. ydre karton eller pallelæsning,

--500 m/trætromle, en tromle pr. ydre karton eller pallelæsning,

--1000m eller 3000m trætromle, derefter pallelæsning.

* Vi kan også tilbyde tilpasset OEM-pakning i henhold til kundernes anmodning.

Levering:

Havn: Tianjin eller andre havne i henhold til dine krav.

Søfragt: FOB/C&F/CIF-tilbud er alle tilgængelige.

*For nogle lande, såsom Afrika-lande, lande i Mellemøsten, er vores tilbud på søfragt meget billigere, end kunderne får fra det lokale fragtbureau.

DAYA solpanelkabelparameter (specifikation)

DAYA solpanelkabelservice

Forsalg

Vi leverer teknisk support og komplette strømfordelingsløsninger skræddersyet til dine behov. Hvis de designtegninger, du leverer, vurderes som uigennemførlige, optimerer vi planen og tilpasser den med skabets dimensioner, udstyrets placering og så videre. Vi vil også optimere konfigurationen af ​​produkterne, så de opfylder dine krav.

Eftersalg

Hvis der opstår et problem, yder vi først support via telefon eller e-mail. Vi udfører en fjernfejlfinding, hvis det er nødvendigt. Desuden leveres vores produkter med en fejlfindingsmanual til reference, når du selv forsøger at finde fejlen og løse problemer. De fleste problemer kan løses ved de ovennævnte metoder. Vi tjekker ind hvert år eller deromkring for at få detaljerede oplysninger om dit udstyr for at få en bedre forståelse af den indre funktion.

Vores løfte om kundeservice

1. Vi vil hurtigt løse problemet efter at have modtaget problemrapporten eller reparationsanmodningen.

2. Vi forklarer derefter årsagen til fejlen i detaljer, og eventuelle gebyrer vil blive opkrævet i henhold til markedspriser.

3. Hvis vi tager nogle dele tilbage til inspektion, vil vi sætte skrøbelige mærkater på dem eller skrive deres serienummer ned for at bevare delenes sikkerhed.

4. Hvis din klage anses for gyldig, refunderer vi reparationsgebyrer til dig på stedet.

Ofte stillede spørgsmål om DAYA solpanelkabel

1.Q: Er du producent eller forhandler?

A: Vi er alle, virksomhedens hovedforretning lavspændingsanlæg, strømfordelingsskab, eksplosionssikkert kabinetdesign, produktion og systemprogrammering.

2.Q: Om du skal understøtte OEM/ODM? Kan du designe udstyret i henhold til vores størrelse?

A: Selvfølgelig kan vi tilpasse ethvert produkt efter kundens krav, og vi kan levere designløsninger og -løsninger.

3.Q: Hvorfor skal jeg købe hos dig i stedet for en anden?

A: Først og fremmest kan vi give alle kunder en meget professionel support bestående af IT-konsulenter og serviceteams. For det andet har vores hovedingeniører mere end 20 års erfaring med udvikling af strømdistributionsudstyr.

4.Q: Hvad med leveringstiden?

A: Generelt er vores leveringstid omkring 7-15 dage. Mens, det afhænger af kravet fra kunder og

mængde af produkter.

5.Q: Hvad med forsendelsen?

A: Vi kan arrangere forsendelse med DHL, FedEx, UPS osv. Selvfølgelig kan kunder også bruge deres egne speditører.

6. Q: Hvad med betalingsbetingelserne?

A: Understøttet T/T、Paypal、Apple Pay、Google Pay、Western Union osv. Det kan vi selvfølgelig diskutere.
